让人一见倾心的流程图绘制软件yEd

6月 16, 2015 |

有很多的流程图绘制软件,普及度最高的恐怕是微软系了,Word带有简易的流程图绘制功能,拥有强大功能的Visio也是很多人中意的产品。本文将介绍一款免费的,跨平台的流程图绘制软件,它就是我们的主角-yEd。
它的发行有两个版本,一个是平台相关的Installer,一个是跨平台的java Zip包。Installer又分为两种,带jre和不带jre。可以根据自己的实际情况选择相应的版本。
对于Installer,安装很简单, 如同一般的Windows 软件,下一步->下一步 就好了。
对于Java Zip包,在命令行下执行java -jar  yed.jar来启动:

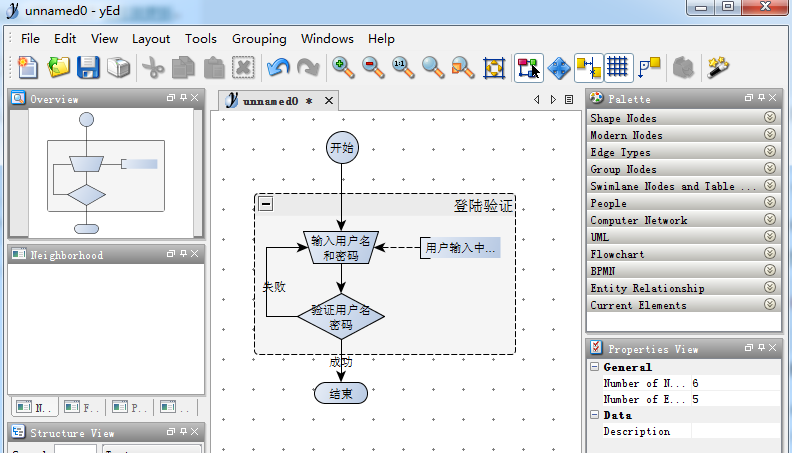

下面是我画好一个流程图的界面:

yed-ui

常用的技巧

1)去掉默认的鼠标行为,
点击鼠标yEd默认的行为是绘制默认的图形,可以通过如下的步骤取消
File->Preferences->Editor->Create Node on background click [反选]
2)如何绘制直线
yEd绘制线的逻辑和微软系很不一样,它是通过在一个节点上按下鼠标左键,拖动到另一个节点松开来绘制
3)如何绘制折线
在一个节点按下鼠标左键,在折点位置松开,然后拖动鼠标,然后在另一个折点按下鼠标,当这条线到达另一个节点时,会自动绘制折线
4)如何将绘制的流程图清晰的导入到word中
不要先导出为图片,然后将图片插入插入word,会不清晰的。正确的做法是:
选中需要导出的元素->右键->copy to system clipboard-> 粘贴到word
5)节点中的文字如何换行
yEd不会自动换行,所以我们只能在需要换行的位置输入"ctrl+enter"来手动换行

6)如何用组框将相关的元素框起来
选中需要框起来的元素->右键->Grouping->Group [提示:组框是可以折叠的]

7)改变节点或者线条的样式
选中该元素-> 右键->Properties->Line type

下载链接:
http://www.yworks.com/en/downloads.html
